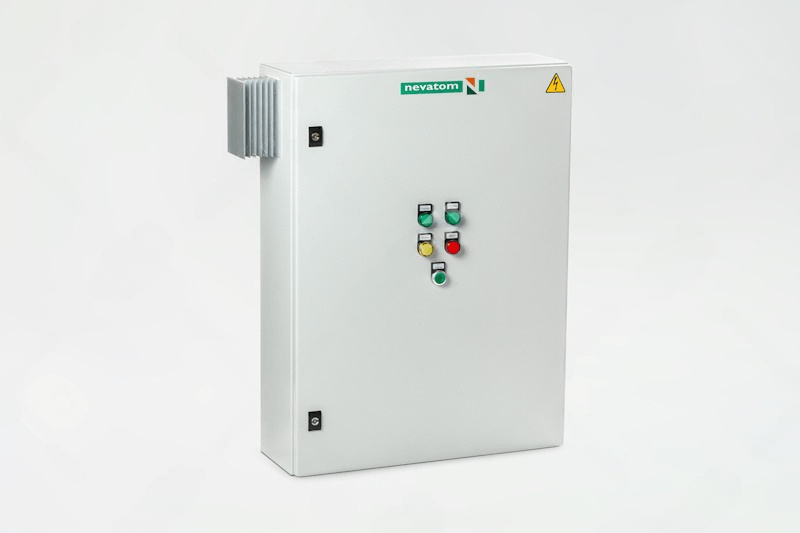

Щит управления ABUm-E-1-ZM-1,5-22,5/2

ЩИТ УПРАВЛЕНИЯ СЕРИИ ABUm–Е–1–ZM

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABUm–Е–1–ZM

• Управление вентилятором 380 В до 15 кВт и электрическим нагревателем до 120 кВт
• Программируемый контроллер Zentec M245 с русскоязычным интерфейсом. Есть архив
  аварий, индикация текущих параметров и настройка суточного графика
• Защита электродвигателей с термоконтактом и без термоконтакта
• Плавное регулирование температуры приточного воздуха
• Возможность подключения симисторного, трансформаторного или частотного
  регулятора оборотов двигателя вентилятора
• Автоматический перезапуск системы после восстановления питания

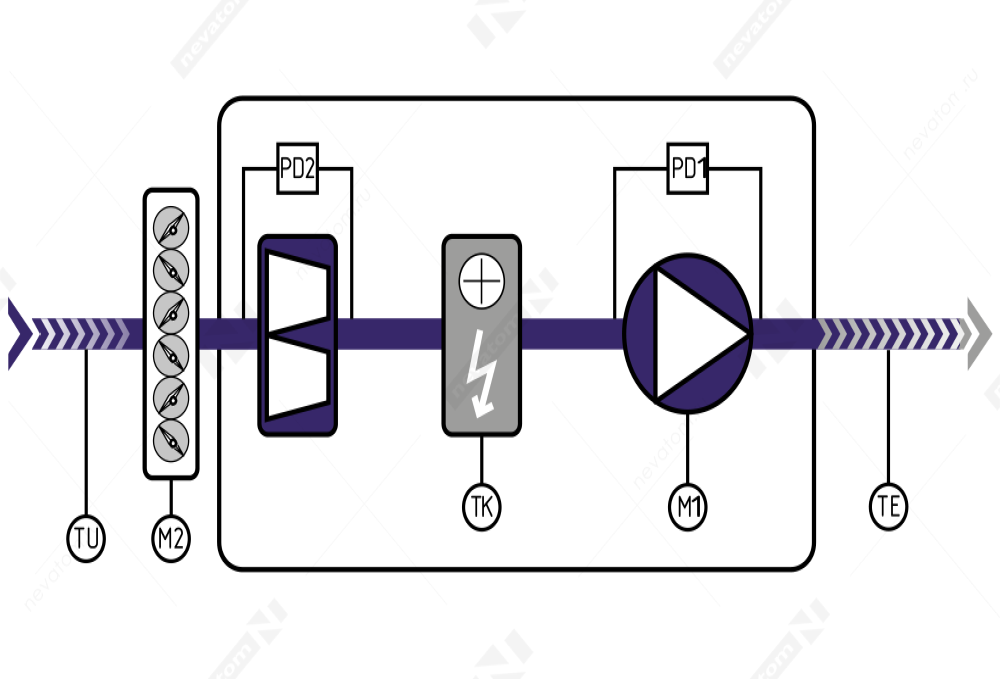

СТРУКТУРНАЯ СХЕМА ABUm–Е–1–ZM

M1 – управление двигателем приточного вентилятора (преобразователь частоты)
M2 – электропривод воздушной заслонки (230 В)
PD1 – дифференциальное реле давления (контроль работы вентилятора)
PD2 – дифференциальное реле давления (контроль засорения фильтра)
TK – датчики защиты от перегрева электрического нагревателя
TE – канальный датчик температуры приточного воздуха (TD-K-0-IP54-NTC10K)
TU – датчик температуры наружного воздуха (TD-U-1-IP54-PT1000

КОМПЛЕКТНОСТЬ ABUm–Е–1–ZM

• Щит управления в металлическом корпусе (в стандартной комплектации)
• Руководство пользователя, объединенное с техпаспортом

РЕКОМЕНДУЕМ ПРИОБРЕСТИ

• Привод управления воздушным клапаном
• Датчик перепада давления для воздушного фильтра
• Датчик температуры наружного воздуха
• Канальный датчик температуры приточного воздуха
• Дифференциальное реле давления (PS 500) для контроля работы вентилятора

Для управления вытяжным вентилятором к щиту управления нужно подключить щит ABU-V-4
